11 - Riparo per Trapani a colonna e Macchine simili

Esclusivo articolo dotato di schermo ad apertura verticale e doppio sistema di ancoraggio.
Equipaggiato di microinterrutore integrato nella cerniera di rotazione.

Protegge l’operatore dal diretto contatto frontale con gli organi in rotazione del mandrino e dalla proiezione di trucioli e  liquido  lubrorefrigerante. La struttura è costituita da braccetti esagonali di ampia escursione e da appositi morsetti di regolazione.

Lo schermo dispone di un  innovativo sistema di apertura verticale a “scatto” di 60 in 60 gradi. Questa nuova disposizione, consente una totale libertà di movimento sul piano di lavoro della macchina.

Disponibile in due versioni:

PTR 10/… = Versione fissabile frontalmente

PTR 11/… = Versione fissabile lateralmente.

Il microinterruttore di sicurezza è integrato nella speciale cerniera che supporta lo schermo.

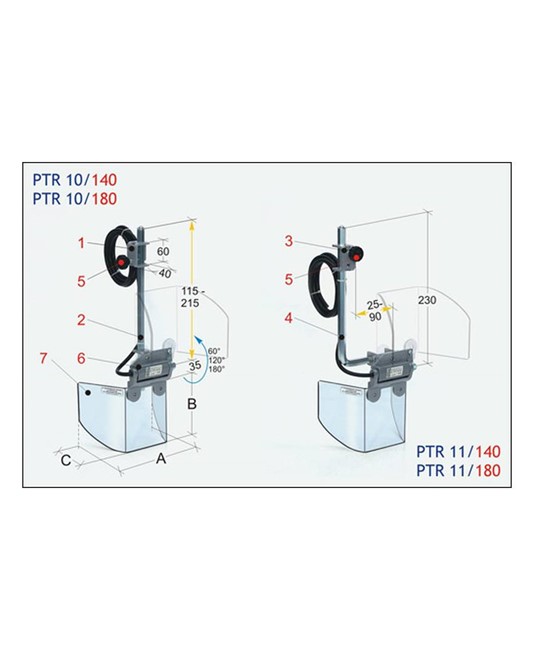

1. Staffa di ancoraggio, versione frontale – in acciaio stampato
2. Braccetto di supporto, versione frontale – in esagono di acciaio
3. Staffa di ancoraggio, versione laterale – in acciaio stampato
4. Braccetto di supporto, versione laterale – in esagono di acciaio
5. Pomolo di sblocco per la regolazione verticale dello schermo
6. Cerniera di supporto dello schermo con microinterruttore integrato – n. 2 contatti NC
7. Schermo semi-esagonale – in policarbonato
